BLD-350B接線圖

BLD-350B接線圖

一、首先辨識清楚直流無刷電機上的線：

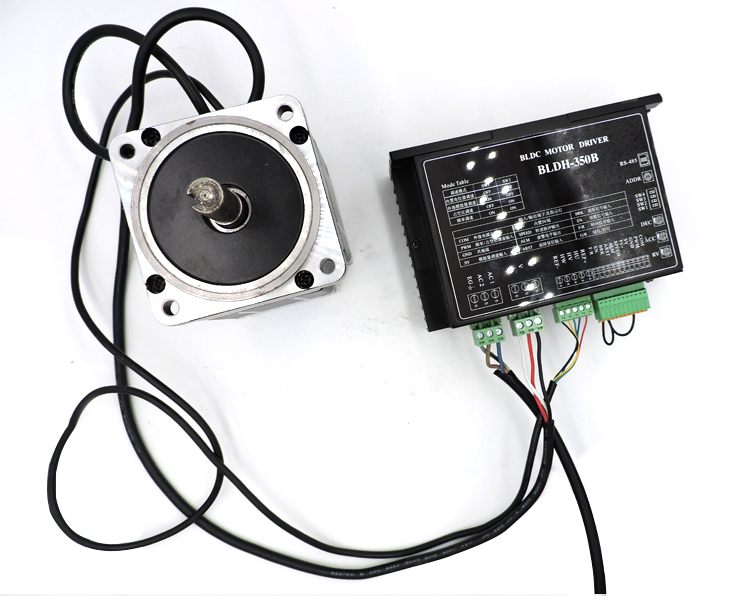

如上圖，直流無刷電機一共有八根線

   三根是粗的，五根是細的分別為：

    粗紅                 細藍

   粗黃 (粗白)       細白（細黃）

   粗黑                 細紅

                               細黑

                               細綠

 分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

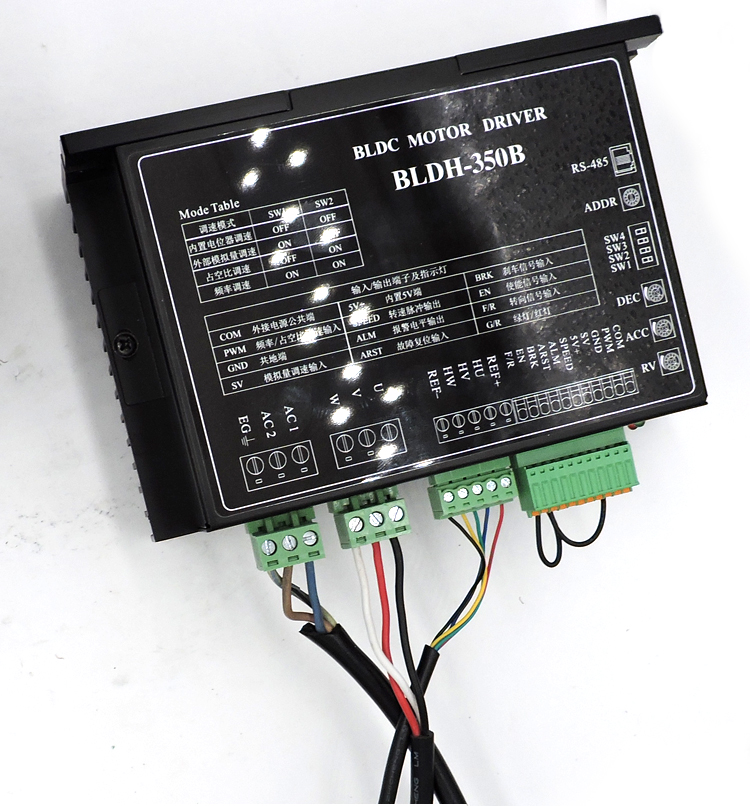

二、BLD-350B驅動器接線圖俯視圖：

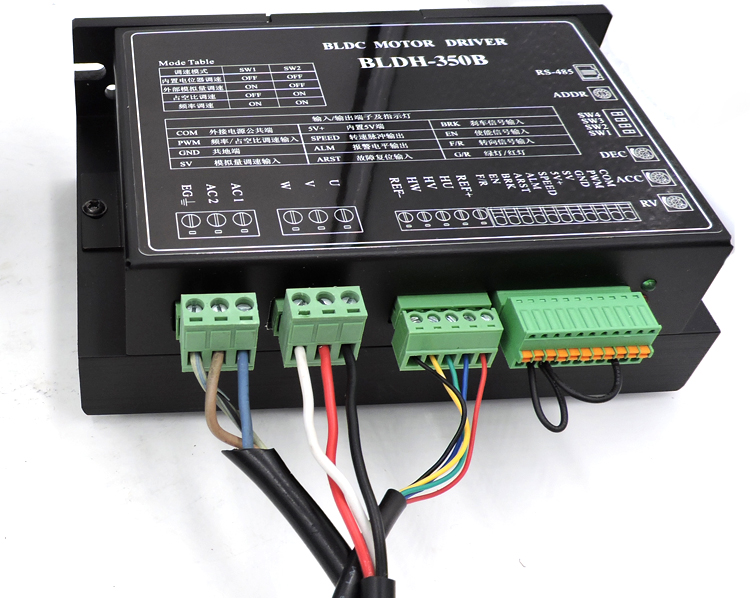

如上兩圖所示：

驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）

1 、 EC      接 電源地線

2、 AC2     接 交流電220v

3、 AC1     接 交流電220v

4、 W      接  電機的粗白線

5、  V       接 電機的粗紅線

6 、U        接 電機的粗黑線

6、REF-    接 電機的細黑線

7、HW    接 電機的細黃線

8、HV     接 電機的細綠線

9、HU    接 電機的細藍線

10、REF+    電機的細紅線

11、F\R   不接線，留空白

12、EN   另用一條線 接  BRK

13、BRK   接 EN  和  另用一條線 接 GND

14、ARST  不接線，留空白

15、ALM   不接線，留空白

16、SPEED 不接線，留空白

17、SV+ 不接線，留空白

18、SV  不接線，留空白

19、 GND 接 BRK

20、PWM  不接線，留空白

21、COM  不接線，留空白
