BLD-750接線圖（急停急啟）

BLD-750接線圖（急停急啟）

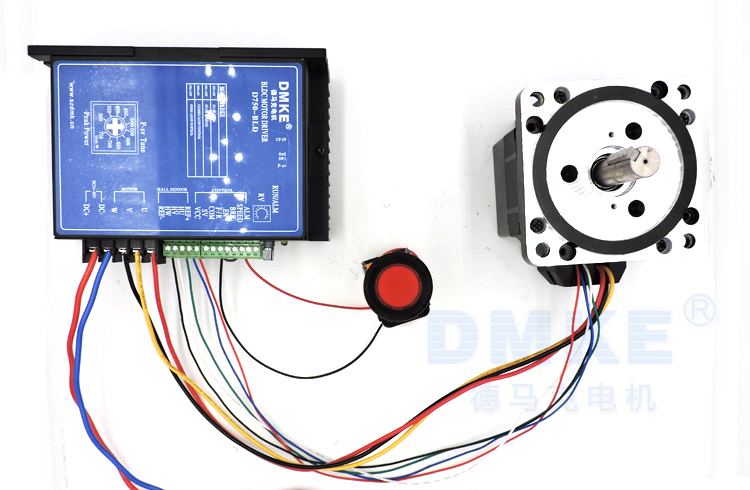

一、首先辨識清楚直流無刷電機上的線：

如上圖，直流無刷電機一共有八根線

   三根是粗的，五根是細的分別為：

    粗紅                 細藍

   粗黃 (粗白)       細白（細黃）

   粗黑                 細紅

                               細黑

                               細綠

 分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

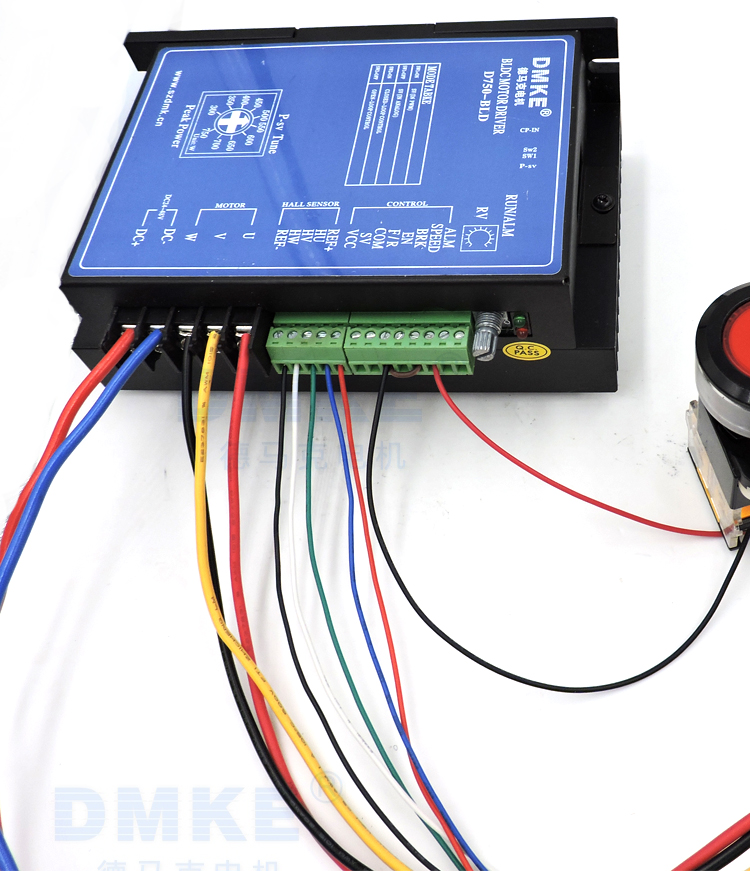

二、BLD-750驅動器接線圖俯視圖：

驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）

1 、 DC+     接 電源正極（最粗紅線）

2、  DC-     接 電源負極（最粗藍線）

3、 W        接  電機的粗黑線

4、  V        接 電機的粗黃線

5 、U         接 電機的粗紅線

6、REF-    接 電機的細黑線

7、HW     接 電機的細白線

8、HV      接 電機的細藍線

9、HU     接 電機的細綠線

10、REF+ 接 電機的細紅線

11、VCC  不接線，留空白

12、SV  不接線，留空白

13、COM 接 開關的黑線 和 EN

14、F/R 不接線，留空白

15、EN 接 COM

16、BRK 接 開關的紅線

17、SPEED 不接線，留空白

18、ALM 不接線，留空白
